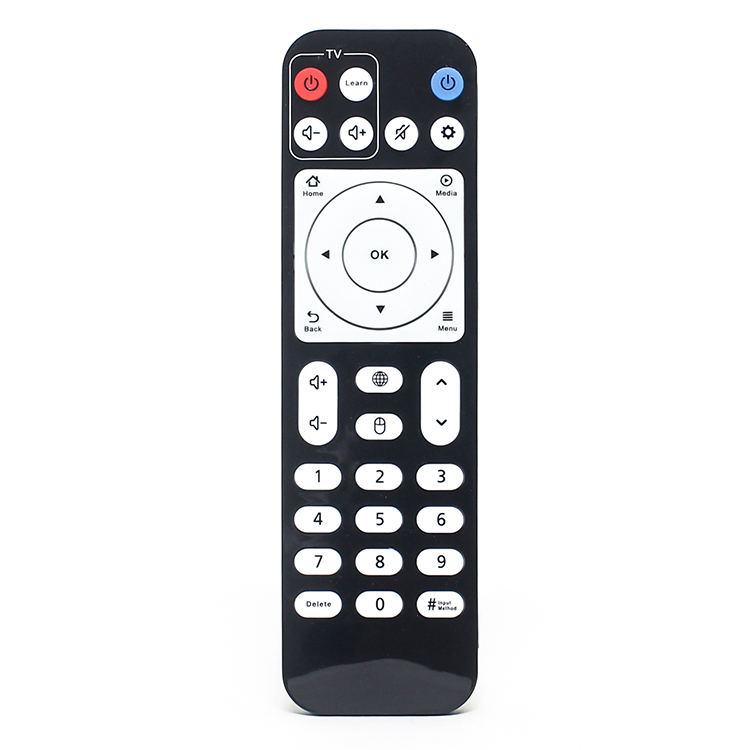

IR dálkové ovládání

Dálkový ovladač se skládá z infračerveného přijímacího a vysílacího obvodu, obvodu pro úpravu signálu, centrálního ovladače 8031, paměti programu a dat, klávesnice a obvodu indikace stavu.

Dálkové ovládání má dva stavy: stav učení a stav ovládání.Když je dálkové ovládání ve stavu učení, pokaždé, když uživatel stiskne ovládací tlačítko, infračervený přijímací obvod začne přijímat externí infračervený signál a zároveň jej převede na elektrický signál a poté podstoupí detekci, tvarování, zesílení a pak jej CPU pravidelně vzorkuje.Binární data každého vzorkovacího bodu jsou uložena v určené úložné jednotce s 8 bity jako jednotka pro pozdější ovládání zařízení.Když je dálkový ovladač ve stavu ovládání, pokaždé, když uživatel stiskne ovládací tlačítko, CPU načte sérii binárních dat z určené úložné jednotky a sériově odešle (časový interval mezi bity a bity se rovná časovému intervalu při vzorkování ) Do obvodu přidržování signálu modulační obvod současně provádí modulaci signálu.Poté, co je modulační signál zesílen, je emitován infračervenou emitující diodou, aby bylo realizováno ovládání funkce zařízení odpovídající klíči.
